型 號：PHZ860S
PHZ860S 系列通用電流矢量型變頻器是我司全新開發的新產品，采用全新的外觀結構，美觀度大大提高，主控芯片采用電機控制更高精度的電機控制專用DSP芯片，具有強大的電流矢量控制性能，能實現更高性能、更高精度的電機驅動控制，具有多種擴展卡選配件，功能強大，支持多種現場總線。更加豐富的頻率源疊加和切換方式，先進的 PID 算法， 16段速及自動程序運轉以及擺頻控制和速度追蹤功能，在提高產品的可靠性和環境適應性的同時，強化了客戶易用性和行業專業化的設計，功能更優化、應用更靈活、性能更穩定?？蓮V泛用于風機水泵、數控加工中心，起重設備，印刷包裝設備，紡織設備，高端應用場合等行業。

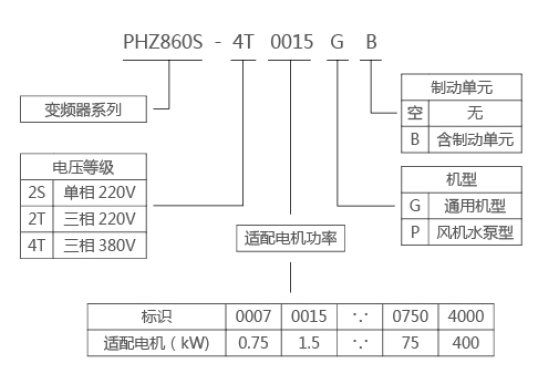

型號及含義
產品特點
♦可靠性
多重保護功能：過電壓、過電流、過載、過熱等；
過電壓，過電流失速保護準位設置；
2段跳躍頻率可有效避開機械共振點。
♦高性能
自動轉矩提升：?jiǎn)?dòng)轉矩0.5Hz可達150%;
自動轉差補償：速度更精確；
瞬停不停：瞬時停電時維持短時間運行；
低噪音：電機運行更平穩；
過載能力：150%額定電流可運行60秒。
♦多功能
主/輔頻率相加與相減控制頻率方式；
脈沖輸入控制頻率；
脈沖輸出******可達50KHZ;
根據用戶定義可顯示電壓、電流、設定頻率、輸出頻率、轉速等；
擺頻、定長和計數功能；
內置PLC可16段速運行；
支持多種頻率設定：數字設定、模擬量設定、PID設定、多段速給定、簡易PLC給定、PULSE脈沖給定、RS485通訊設定;
內嵌RS485通訊接口，支持Modbus協議。
♦輸入輸出
輸入功能：兩線式/三線式控制方式，外部EF, UP/DOWN,自動程序運行控制，計數，脈沖輸入等；
輸出功能：計數到達指示，頻率到達指示，過轉矩指示，過載預警等。
規格型號
|
變頻器型號 |
電源容量(kVA) |
輸入電流(A) |
輸出電流(A) |
適配電機(KW ) |
|
單相電源：220V±15%，50/60HZ |
||||
|
PHZ860S - 2S0004GB |
1.0 |
5.4 |
3.0 |
0.4 |
|
PHZ860S-2S0007GB |
1.5 |
8.2 |
5.0 |
0.75 |
|
PHZ860S-2S0015GB |
3 |
14.0 |
7.0 |
1.5 |
|
PHZ860S-2S0022GB |
4.0 |
23.0 |
9.6 |
2.2 |
|
變頻器型號 |
電源容量(kVA) |
輸入電流(A) |
輸出電流(A) |
適配電機(KW) |
|
三相電源：380V±15%，50/60HZ |
||||
|
PHZ860S-4T0007GB/0015PB |
1.5/3.0 |
3.4/5.0 |
3.0/4.2 |
0.75/1.5 |
|
PHZ860S-4T0015GB/0022PB |
3.0/4.0 |
5.0/5.8 |
4.2/6.0 |
1.5/2.2 |
|
PHZ860S-4T0022GB/0037PB |
4.0/5.9 |
5.8/10.5 |
6.0/9.0 |
2.2/37 |
|
PHZ860S-4T0037GB/0055PB |
5.9/8.9 |
10.5/14.6 |
9/13 |
3J/5.5 |
|
PHZ860S-4T0055GB/0075PB |
8.9/11 |
14.6/20.5 |
13/17 |
5.5/7.5 |
|
變頻器型號 |
電源容量(kVA) |
輸入電流(A) |
輸出電流(A) |
適配電機(KW) |
|
三相電源：380V±15%, 50/60HZ |
||||
|
PHZ860S-4T0075GB/0110PB |
11/17 |
20.5/26 |
17/25 |
7.5/11 |
|
PHZ860S-4T0110GB/0150PB |
17/21 |
26/35 |
25/32 |
11/15 |
|
PHZ860S-4T0150GB/0185PB |
21/24 |
35/38.5 |
32/37 |
15/18.5 |
|
PHZ860S-4T0185GB/0220PB |
24/30 |
38.5/46.5 |
37/45 |
18.5/22 |
|
PHZ860S-4T0220GB/0300PB |
30/40 |
46.5/62 |
45/60 |
22/30 |
|
PHZ860S-4T |
40/57 |
62/76 |
60/75 |
30/37 |
|
PHZ860S-4T |
57/69 |
76/92 |
75/91 |
37/45 |
|
PHZ860S-4T |
69/85 |
92/113 |
91/112 |
45/55 |
|
PHZ860S-4T |
85/114 |
113/157 |
112/150 |
55/75 |
|
PHZ860S-4T |
114/134 |
157/180 |
150/176 |
75/90 |
|
PHZ860S-4T |
134/160 |
180/214 |
176/210 |
90/110 |
|
PHZ860S-4T |
160/192 |
214/256 |
210/253 |
110/132 |
|
PHZ860S-4T |
192/231 |
256/307 |
253/304 |
132/160 |
|
PHZ860S-4T |
231/250 |
307/385 |
304/377 |
160/200 |
|
PHZ860S-4T |
250/280 |
385/430 |
377/426 |
200/220 |
|
PHZ860S-4T |
280/355 |
430/468 |
426/465 |
220/250 |
|
PHZ860S-4T |
355/396 |
468/525 |
465/520 |
250/280 |
|
PHZ860S-4T |
396/445 |
525/590 |
520/585 |
280/315 |
|
PHZ860S-4T |
445/500 |
590/665 |
585/650 |
315/355 |
|
PHZ860S-4T |
500/565 |
665/785 |
650/725 |
355/400 |
|
PHZ860S-4T |
565 |
785 |
725 |
400 |

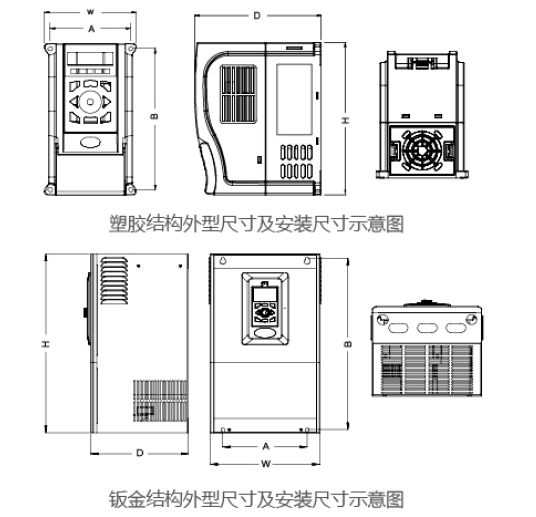

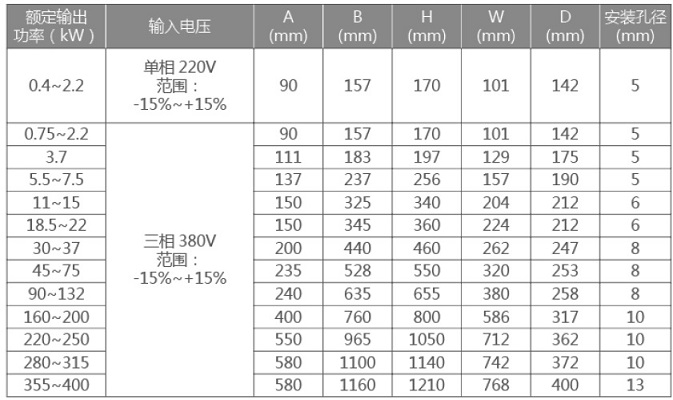

產品外形圖、安裝孔位尺寸
